马达性能试验台

浏览:3265次

液压性能综合试验台
我公司研制的液压性能综合试验台可分别对液压马达、液压泵、液压缸进行性能试验,试验满足标准GB7936-87液压泵液压马达空载排量测定方法、GB/T20421-2006液压马达特性的测定、GB/T15622-2005液压缸试验方法的要求,该试验设备适合中大功率液压元件的性能测试,特别适合造修船企业对修复后的船舶液压泵、液压马达、液压缸的性能进行实验。

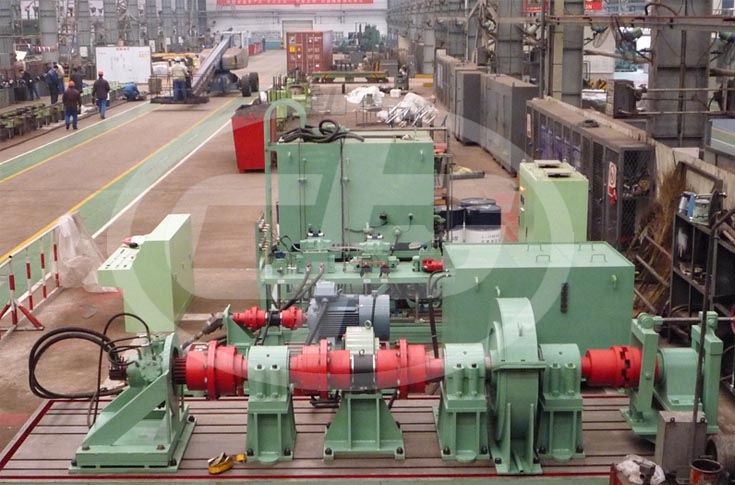

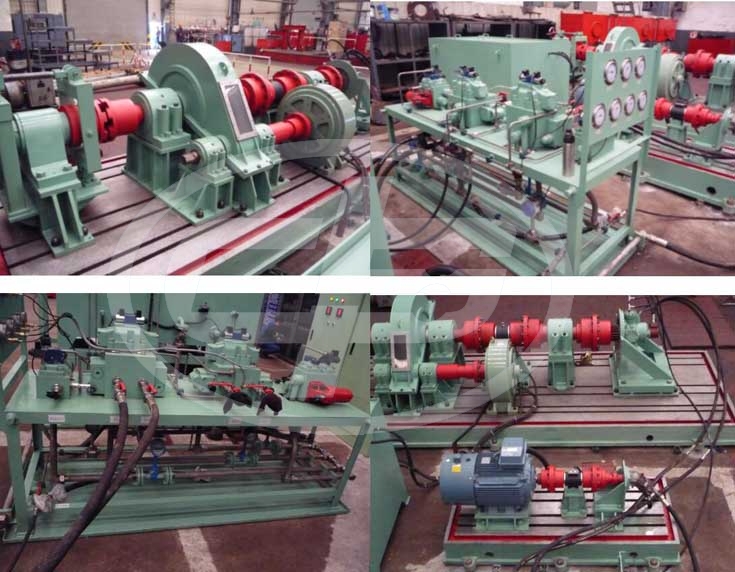

本试验台由低速大扭矩液压马达试验平台、大功率液压泵试验平台、液压动力站总成、电气控制系统及数字显示操作台等五大单元组成。

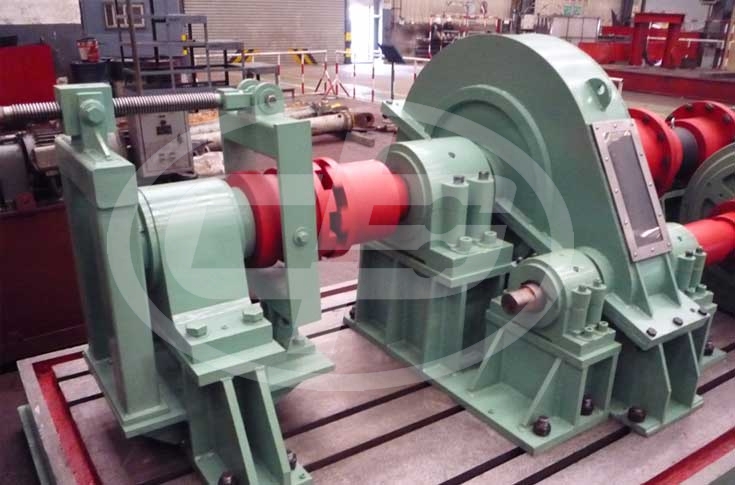

液压马达试验平台由磁粉制动器、扭矩传感器、牙嵌离合器、底座等部分构成。通过简单的操作可以实现马达动态、静态扭矩的测量,操作台上的各种智能仪表可以实时显示被测马达的压力、流量、泄漏量、扭矩等参数。
液压泵试验平台由变频电机、扭矩传感器、联轴器等部分组成。通过改变电机的输入频率可以改变电机的转速以达到满足各种不同转速液压泵的试验要求。被测泵的压力、流量、扭矩等参数值都通过在操作台上的各种仪表进行实时显示。
液压缸试验时,可将油缸直接接在阀台油缸阀块接口上,无杆腔及有杆腔压力、流量在操作台上的仪表上实时显示。
液压综合试验台主要参数:
①系统最高压力:31.5Mpa;
②系统最大流量:200L/Min;
③马达最大测量起动扭矩:40000 N.m;
④马达最大测量动态扭矩:20000 N.m;
⑤被试马达最高转速:300r/min;
⑥被试液压泵最高压力:31.5MPa。
