三维调整机

浏览:3461次

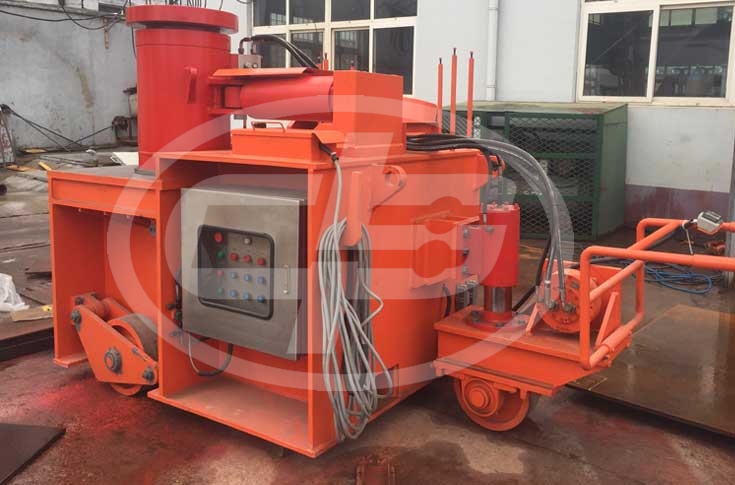

三维调整机,又称顶升机。

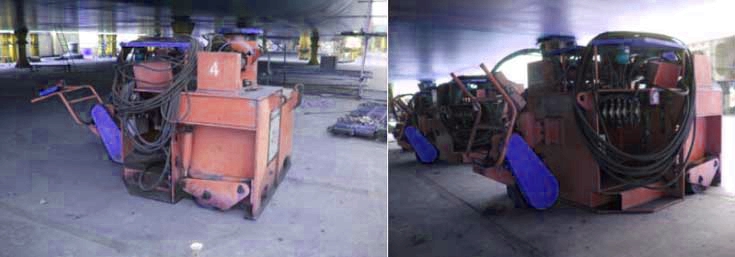

该设备是为造船业的船体合拢而设计的专用设备,替代了传统工艺中龙门吊机,大大提高了船体各分段之间定位精度及制造效率,减少了工作场地,促进造船业的迅猛发展。
目前,我公司已经批量生产的三维调整机主要参数如下表所示,同时我公司也可以根据客户要求的承载载荷及坞墩工况进行定制:

型号

单台承载能力

(t)

垂直方向调整范围

(mm)

水平方向调整范围

(mm)

外形尺寸

长x宽x高(mm)

SWTZJ-100

100

300

250

2800x1500x1600

SWTZJ-200

200

300

250

3000x1700x1700

SWTZJ-300

300

300

250

3200x1800x1700

SWTZJ-400

400

300

250

3500x1900x1700

SWTZJ-500

500

300

250

3600x1900x1800

设备主要特点:
①集“机电液”一体化设计,使用和操作方便;通过设备标配的线控手柄可完成分段调整全部动作,线控手柄具备连续操作和点动操作特点,也可选配遥控手柄实现1~4台设备联动操作;
②船体分段可以在三个维度,六个方向进行调整并精确定位;
③设备自带液压马达行走功能,行走轮的液压升降,前后驱动均由设置在行走手柄上的按键控制,单人可轻松实现设备的行走和就位,同时设置有吊点和铲齿孔方便门吊和叉车运输;
④本设备体积小、重量轻、回转半径小;
⑤设备在承载时,凭借“液压锁”进行时刻的安全保护;
⑥持续不断地主动收集多家大中型船厂的多年使用反馈,在设备的操作性,防护性和易用性上进行了不间断的改良设计,设备品质获船厂客户一致肯定。
